大家好，很高興今天又和大家見面了，又到了我們電感知識小分享的時間了，那我們今天要講什么呢？我們都知道市場上的電感千千萬，它們不僅在外觀、尺寸、參數等方面不同，應用的場景也不相同，在市場上有一種電感因?yàn)樗茏畲蟪潭鹊倪m用于自動化生廠而被大量應用，它就是貼片電感，那么關于貼片電感的封裝尺寸有哪些你知道嗎？

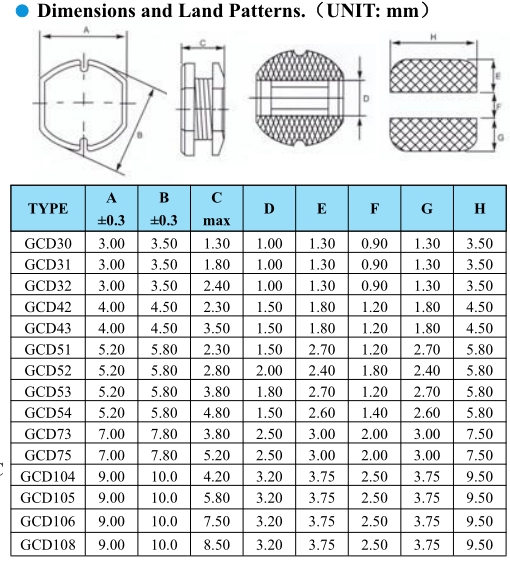

部分貼片電感封裝尺寸如下圖：

貼片電感又稱為功率電感、大電流電感和表面貼裝高功率電感。具有小型化，高品質，高儲能和低電阻等特性。

我們?cè)谑忻嫔夏芸吹胶芏喾N電感擁有不一樣的外觀都被成為貼片電感，那么貼片電感的類型都有哪些呢？

貼片電感分類：

　　繞線貼片電感：它的電感量范圍廣從mH到H級別都有，精度高，低損耗，電流大、工藝相對簡單、成本低等特點。

　　疊層貼片電感：它具有良好的磁屏蔽性、燒結密度高、機械強度好。與繞線貼片電感相比，它的尺寸較小，并且采用一體化結構良好的耐熱性，不過它的成本相對高、電感量相對較小。

　　薄膜片式貼片電感：它具有在微波頻段保持高Q、高精度、高穩定性和小體積的特性。其內電極集中于同一層面，磁場分布集中，能確保裝貼后的器件參數變化不大，在100MHz以上呈現良好的頻率特性。

編織型貼片電感：特點是在1MHz下的單位體積電感量比其它片式電感器大、體積小、容易安裝在基片上。用作功率處理的微型磁性元件。

貼片電感的應用領域一般為：手機通訊、顯示器、DC轉換器等。
